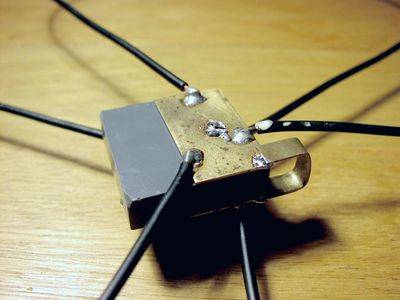

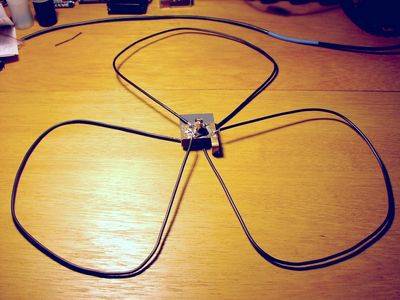

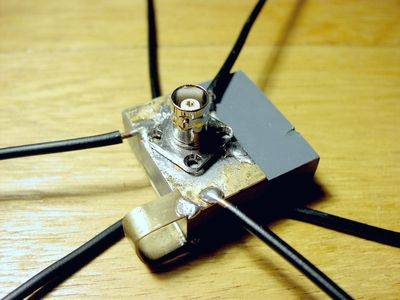

Big
Wheel bande 70cm
Comme la
version 2m cette
antenne est omnidirectionnelle en
polarisation horizontale avec un gain d'environ
3 dBd.
La fabrication de la BigWheel par Wimo est bien plus robuste, elle sera
une bonne source d'inspiration. Un
souci se pose néanmoins l'intérieur de la BigWheel Wimo est
remplie de
résine, en cherchant sur le net je suis tombé sur ce
document de François F1CHF : Bigwheel 70cm

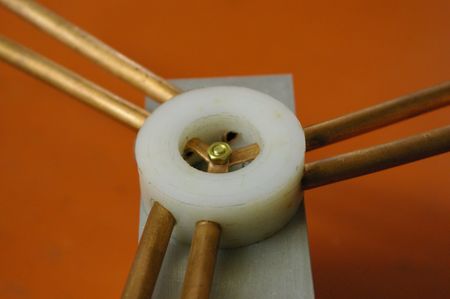

Après
quelques semaines une nouvelle BigWheel made in Gilbert,
F8COZ, sort de son atelier, elle est réalisée en tube de
cuivre.

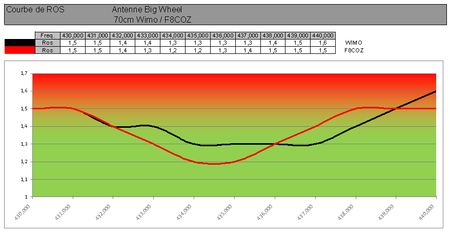

09/06/2011
: Les
premières mesures sont excellentes, meilleures que le modèle d'origine.
La
deuxième opération va consister à remplir le milieu du cylindre
de silicone ou de résine, de peindre l'antenne afin
que le cuivre
ne s'oxyde pas et de voir si les mesures de ROS changent.
Cliquez
sur l'image ci contre pour la visualiser la courbe de ROS. |

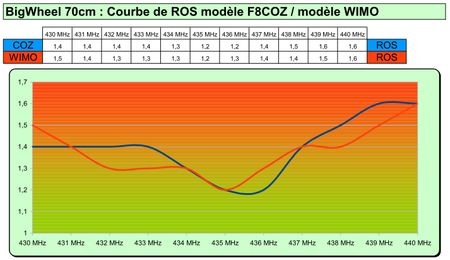

| 26/08/2011
: L'antenne
est terminée le milieu est bouché au silicone et les éléments sont
peints avec une peinture sans particules métaliques.
A la différence des premières mesures, le site de mesure est différent,
par contre c'est le même MFJ-269 et le même cable coaxial qui ont été
utilisés. La courbe de ROS a légèrement évoluée, le creux de ROS est
toujours vers 435 MHz. L'antenne est validée car elle reste toujours à
la mesure meilleure que celle d'origine.
Cliquez
sur l'image ci contre pour la visualiser la courbe de ROS. |
| 25/01/2012
: Nouvelle réalisation de Gilbert, c'est la deuxième et le résultat est
toujours très bon, légèrement différent que la précédente, antenne
validée.
Cliquez
sur l'image ci contre pour la visualiser la courbe de ROS. |
|
16/07/2013
: 3 BigWheel sont sorties de l'atelier de Gilbert, voici les mesures.
Cliquez
sur l'image ci contre pour la visualiser la courbe de ROS.
|

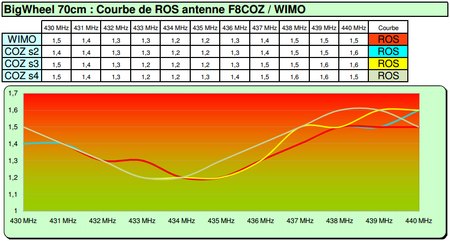

| 15/11/2013
: Dernières mesures après modification de la dernière antenne
qui
avait un ROS bien plus élevé que les autres. Prochaine étape le
couplage des 4 BigWheel et les tests.
Cliquez
sur l'image ci contre pour la visualiser la courbe de ROS. |  |
