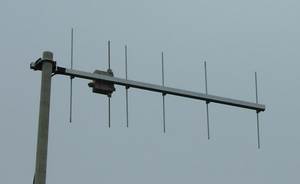

Antenne Yagi 6 éléments 70cm

Le but de cette réalisation est d'avoir une antenne à la fois performante et petite afin de pouvoir utiliser le relais UHF local dans de bonnes conditions.

Le plan est celui du site de ON6MU, l'antenne est donnée pour un gain de 9 dBd environ.

Quelques modifs par rapport au plan d'origine :

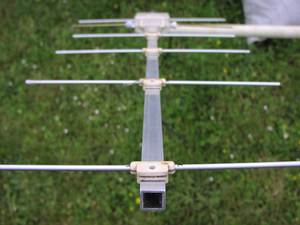

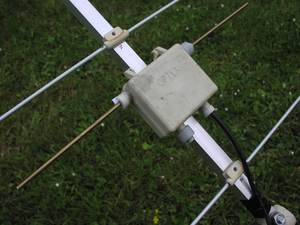

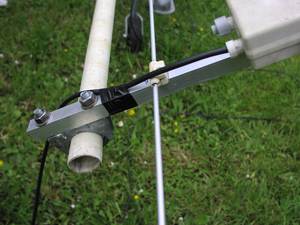

Le boom est constitué d'un 'tube carré' d'aluminium de 15x15mm, les éléments sont en barre d'aluminium de 4mm de diamètre, le dipole est en barre de 4mm de diamètre en laiton, le système d'attaches a été prélévé sur une antenne TV.

Courbes de ROS : 'courbe_2_ros_bande_bird_70cm_yagi_6el.pdf' mesures BIRD et Diamond SX-400

Tests et comparatifs du 17/05/2007 : Yagi 6el, Moxon et Big-Wheel
Tests et comparatifs du 24/05/2007 : Couplage Yagi 6el - Big-Wheel, Moxon, HB9CV, Yagi 19el
